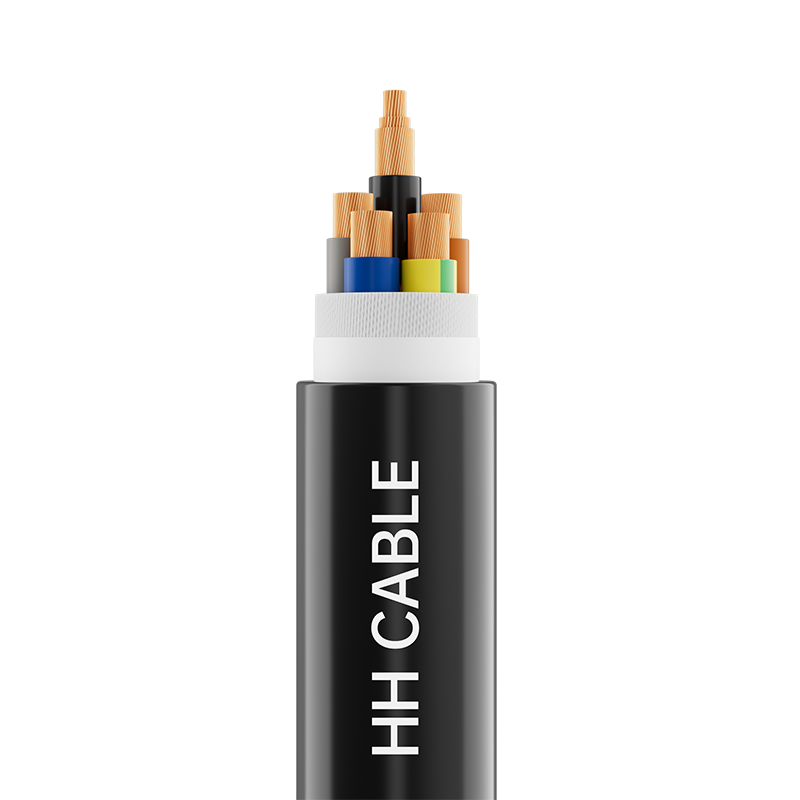

450-750V及以下固定布线用环保型电线和电缆

产品名称：450/750V及以下固定布线用环保型电线和电缆

1-执行标准

Q/320282DJD006-2021

2-产品型号

WDZ-BYJ、WDZ-BYJR、WDZ-RYJ、WDZ-RYJSP、WDZ-RYS、WDZ-RYJS等

3-电压等级

450/750V、300/500V、300/300V

4-规格类别

电压等级

型号

规格

450/750V

WDZ-BYJ、WDZ-BY等

1.5 mm2～400 mm2

WDZ-BYJR、WDZ-BYR等

1.5 mm2～240 mm2

WDZ-RYJ、WDZ-RY等

1.5 mm2～240 mm2

300/500V

WDZ-BYJ、WDZ-BY等

0.5 mm2～1.0 mm2

WDZ-RY、WDZ-RY等

0.5 mm2～1.0 mm2

300/500V

WDZ-BYJYJ、WDZ-BYJY等

0.75 mm2～10 mm2

电压等级

   型号

芯数

规格

300/500V

WDZ-RYJYJB、WDZ-RYYB等

2

0.75 mm2～1.0 mm2

300/500V

WDZ-RYJYJ、WDZ-RYJY等

2～5

0.75 mm2～2.5 mm2

300/300V

WDZ-RYJSP、WDZ-RYSP等

2

0.5 mm2～6 mm2

300/300V

WDZ-RYJS、WDZ-RYS等

2

0.5 mm2～6 mm2

5-电缆结构说明

电缆结构

材料说明

导体

第1类实心铜导体或第2类圆形绞合铜导体或第5类软铜导体

耐火层(如有)

云母带

绝缘

交联聚乙烯或聚烯烃或交联聚烯烃绝缘料

填充（如有）

非吸湿性聚丙烯网状填充绳

成缆包带（如有）

低烟无卤带或玻纤带或聚酯带

金属屏蔽（如有）

铜丝编织

  外护套（如有）

聚烯烃或交联聚烯烃护套料

6-线芯识别

6.1绝缘着色识别：

6.1.1绝缘线芯应采用着色绝缘识别时，除绿/黄组合色外，每一根绝缘线芯只能用一种颜色。

6.1.2任何多芯电缆的绝缘线芯颜色均不能使用不是组合色用的绿色和黄色。

6.1.2绿/黄色绝缘线芯，其中一种颜色应至少覆盖绝缘线芯表面的30%，且不大于70%，另一种颜色则应覆改其余部分，并始终一致。

6.1.4五芯及以下电缆绝缘着色优先选用的色谱如下：

1芯及2芯：无优先选用色谱；

3芯：绿/黄色、蓝色、棕色或者棕色、黑色、灰色；

4芯：绿/黄色、棕色、黑色、灰色或蓝色、棕色、黑色、灰色；

5芯：绿/黄色、蓝色、棕色、黑色、灰色或蓝色、棕色、黑色、灰色、黑色。

6.1.5 当对色谱有特殊要求时可根据客户要求供需双方协商确定。

6.2绝缘数字识别：

6.2.1 2芯以上电缆绝缘线芯也可采用数字识别，绝缘应为同一种颜色并按数字由内层到外层以1号绝缘线芯开始按自然顺序排列（推荐黑色绝缘印白色字码），但绿/黄色绝缘线芯（若有）除外。

6.2.2当标志由单个数字组成时，应在数字的下面加横线。当标志由两个数字组成时，应上下排列，并在后面数字的下面加横线。相邻两组数字标志的间隔di不应大于50mm。数字识别标志的排列方式见下图：

7-护套颜色

黑色或根据客户要求

8-特殊性能要求

阻燃A/B/C级、耐火、防白蚁、防鼠、抗紫外线、耐低温、耐矿物油等

9-电缆应用特性

9.1电缆正常运行时电缆导体允许的长期最高额定温度：聚烯烃绝缘：70℃；交联聚乙烯绝缘或交联聚烯烃绝缘：90℃。

9.2短路时（持续时间不超过5秒）电缆导体允许的最高温度：聚烯烃：160℃；交联聚乙烯绝缘或交联聚烯烃绝缘： 250℃。

9.3电缆敷设安装温度不低于0℃

9.4电缆安装最小弯曲半径：

外径小于25mm的电缆最小弯曲半径：不低于电缆外径的4倍；

外径大于等于25mm的电缆最小弯曲半径：不低于电缆外径的6倍。

9.5该系列规定布线用环保型电线和电缆最高电压等级为450/750V广泛应用于轨道交通、机场、高层建筑、商场和医院等对安全环保要求高的领域中的电力照明和内部布线、电力电器、电动设备、仪器仪表、控制设备、电子设备和自动装置。敷设方式为固定布线安装于室内或室外或嵌入导管中或类似的封闭系统等。
