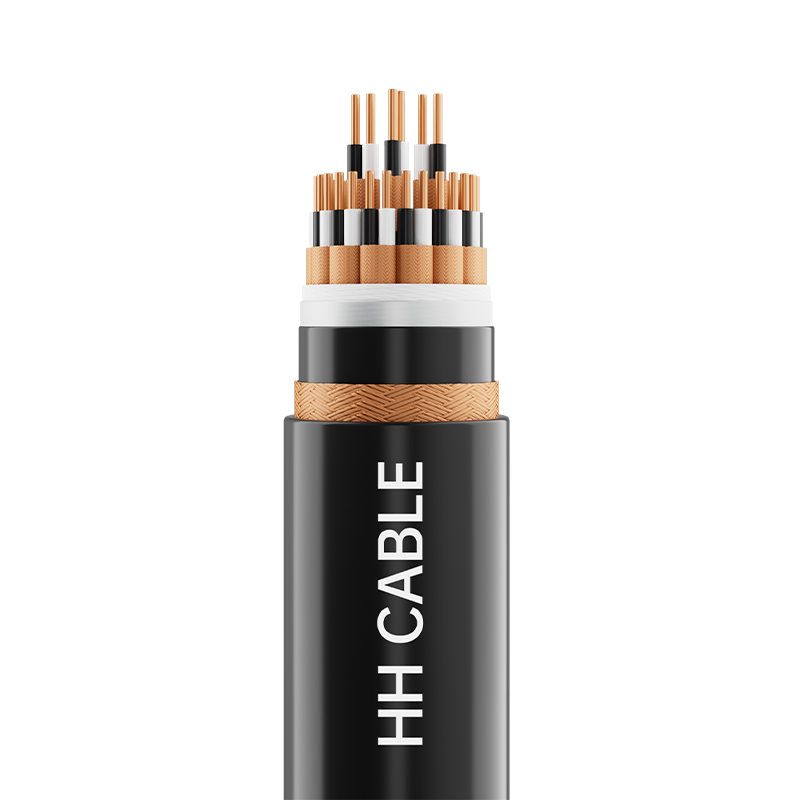

300-500V耐高低温型计算机及仪表电缆

产品名称：300/500V耐高低温型计算机及仪表电缆

1-执行标准

TICW 6-2009

2-产品型号

DJFPF、DJFP2F 、DJFPFRP、DJGPGRP、DJFP2FP2、DJGPGR、GJFP3FP3等

3-电压等级

300/500V

 4-产品规

格

型号

导体标称截面 mm2

成缆元件结构

对线组

三线组

四线组

硅橡胶绝缘

0.5、0.75、1.0、1.5、2.5

1～50

1～24

1～10

氟塑料绝缘

0.5、0.75、1.0

1～19

1～10

—

1.5、2.5

1～10

1～10

—

5-电缆结构说明

电缆结构

材料说明

导体

第1类实心铜导体或第2类圆形绞合铜导体或第5类软铜导体

耐火层(如有)

云母带

绝缘

硅橡胶或氟塑料绝缘料

对绞或组绞或星绞包带（如有）

聚酯带或无纺布

分屏蔽（如有）

铜丝编织或（铜带或铜塑带或铝塑带）绕包或铝塑带绕包+铜丝编织复合屏蔽

填充

非吸湿性聚丙烯网状填充绳

成缆包带

无纺布或聚酯带

总屏蔽（如有）

铜丝编织或（铜带或铜塑带或铝塑带）绕包或铝塑带绕包+铜丝编织复合屏蔽

外护套

硅橡胶或氟塑料护套料

6-线芯识别

成缆元件识别采用绝缘着色，对（组）绞内采用不同颜色区分，线组间可采用不同色谱或色带或数字区分识别或根据客户要求。

7-护套颜色

黑色或根据客户要求

8-特殊性能要求

阻燃A/B/C级、耐高低温等

9-电缆应用特性

9.1电缆正常运行时电缆导体允许的长期最高额定温度：

硅橡胶绝缘：180℃；氟塑料绝缘：200℃。

9.2电缆敷设安装温度不低于-20℃

9.3电缆安装最小弯曲半径：

非铠装电缆或铜丝编织屏蔽软电缆：弯曲半径不低于电缆外径的6倍；

铜带或铜塑带屏蔽或铝塑带屏蔽等电缆：

弯曲半径不低于电缆外径的12倍。

9.4该电缆广泛应用于额定电压300/500V高温或低温工作环境中的工业自动化仪表控制系统(ICS)、集散控制系统(DCS)及可编程控制器系统(PLC)等。作为电子计算机、工业自动化仪表、传感器及执行结构之间的连接线，实现检测、控制、报警、联锁等模拟和数字信号系统的自动控制，传递生产装置过程变量的检测、控制、联锁、报警等模拟和数字信号。具有良好的抗磁场干扰，静电干扰等性能，并具有防虫害、鸟害等特性，可安装在及室内、室外、直接掩埋、电缆管和电缆沟等场所使用。
