450-750V及以下固定布线用环保型电线和电缆

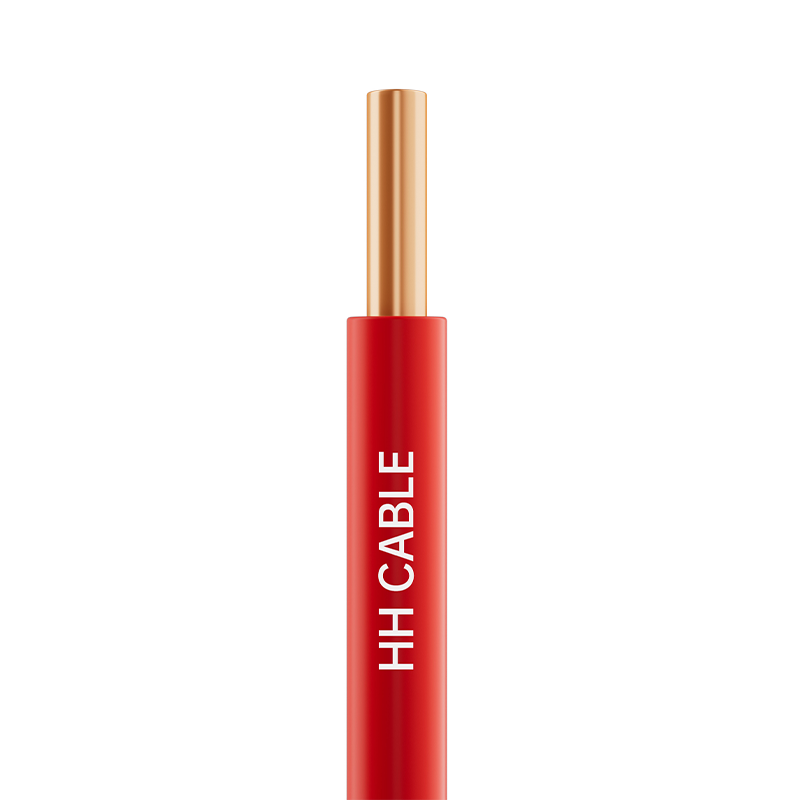

产品名称：450/750V及以下聚氯乙烯绝缘电缆电线和软线

1-执行标准

GB/T5023-2008、JB/T8734-2016

2-产品型号

BV、BLV、BVV、BLVV、BVVB、BLVVB、BVR、RV、RVV、RVS等

3-电压等级

450/750V、300/500V、300/300V

4-规格类别

电压等级

型号

规格

450/750V

60227 IEC 01(BV)

1.5 mm2～400 mm2

BLV

2.5 mm2～400 mm2

60227 IEC 02(RV)

1.5 mm2～240 mm2

BVR

2.5 mm2～185 mm2

300/500V

60227 IEC 05(BV)

0.5 mm2～1.0 mm2

BV

0.75 mm2～1.0 mm2

60227 IEC 06(RV)

0.5 mm2～1.0 mm2

300/500V

BVV

0.75 mm2～185 mm2

BLVV

2.5 mm2～185 mm2

电压等级

   型号

芯数

规格

300/500V

BVVB

2～3

0.75 mm2～10 mm2

BLVVB

2～3

2.5 mm2～10 mm2

300/500V

60227 IEC 53 (RVV)

2～5

0.75 mm2～2.5 mm2

300/500V

RVV

2

1.5 mm2～6 mm2

3～5

4 mm2～6 mm2

6～37

0.5 mm2～2.5 mm2

300/300V

60227 IEC 52 (RVV)

2～3

0.5 mm2～0.75 mm2

300/300V

RVS

2

0.5 mm2～4 mm2

5-电缆结构说明

电缆结构

材料说明

导体

圆形紧压或非紧压（铜或铝或铝合金）导体，铜导体-第1类、第2类、第5类；铝导体-第1类、第2类

耐火层(如有)

云母带

绝缘

聚氯乙烯绝缘料

填充（如有）

非吸湿性聚丙烯网状填充绳

成缆包带（如有）

无纺布或聚酯带

外护套（如有）

聚氯乙烯护套料

6-线芯识别

6.1绝缘着色识别：

6.1.1绝缘线芯应采用着色绝缘识别时，除绿/黄组合色外，每一根绝缘线芯只能用一种颜色。

6.1.2任何多芯电缆的绝缘线芯颜色均不能使用不是组合色用的绿色和黄色。

6.1.2绿/黄色绝缘线芯，其中一种颜色应至少覆盖绝缘线芯表面的30%，且不大于70%，另一种颜色则应覆改其余部分，并始终一致。

6.1.4五芯及以下电缆绝缘着色优先选用的色谱如下：

1芯及2芯：无优先选用色谱；

3芯：绿/黄色、蓝色、棕色或者棕色、黑色、灰色；

4芯：绿/黄色、棕色、黑色、灰色或蓝色、棕色、黑色、灰色；

5芯：绿/黄色、蓝色、棕色、黑色、灰色或蓝色、棕色、黑色、灰色、黑色。

6.1.5 当对色谱有特殊要求时可根据客户要求供需双方协商确定。

6.2绝缘数字识别：

6.2.1六芯及芯以上电缆采用数字识别，绝缘应为同一种颜色并按数字由内层到外层以1号绝缘线芯开始按自然顺序排列（推荐黑色绝缘印白色字码），但绿/黄色绝缘线芯（若有）除外。

6.2.2当标志由单个数字组成时，应在数字的下面加横线。当标志由两个数字组成时，应上下排列，并在后面数字的下面加横线。相邻两组数字标志的间隔di不应大于50mm。数字识别标志的排列方式见下图：

7-护套颜色

白色、黑色或根据客户要求

8-特殊性能要求

阻燃A/B/C级、耐火、防白蚁、防鼠、抗紫外线、耐低温、耐矿物油等

9-电缆应用特性

9.1电缆正常运行时电缆导体允许的长期最高额定温度：70℃。

9.2短路时（持续时间不超过5秒）电缆导体允许的最高温度： 160℃。

9.3电缆敷设安装温度不低于0℃

9.4电缆安装最小弯曲半径：

外径小于25mm的电缆最小弯曲半径：不低于电缆外径的4倍；

外径大于等于25mm的电缆最小弯曲半径：不低于电缆外径的6倍。

9.5该系列PVC绝缘电线和电缆最高电压等级为450/750V广泛应用于住宅、商业和工业环境中的电力照明和内部布线、家用电器、电动设备、仪器仪表、控制设备、电子设备和自动装置。敷设方式为固定布线安装于室内或室外或嵌入导管中或类似的封闭系统等。
