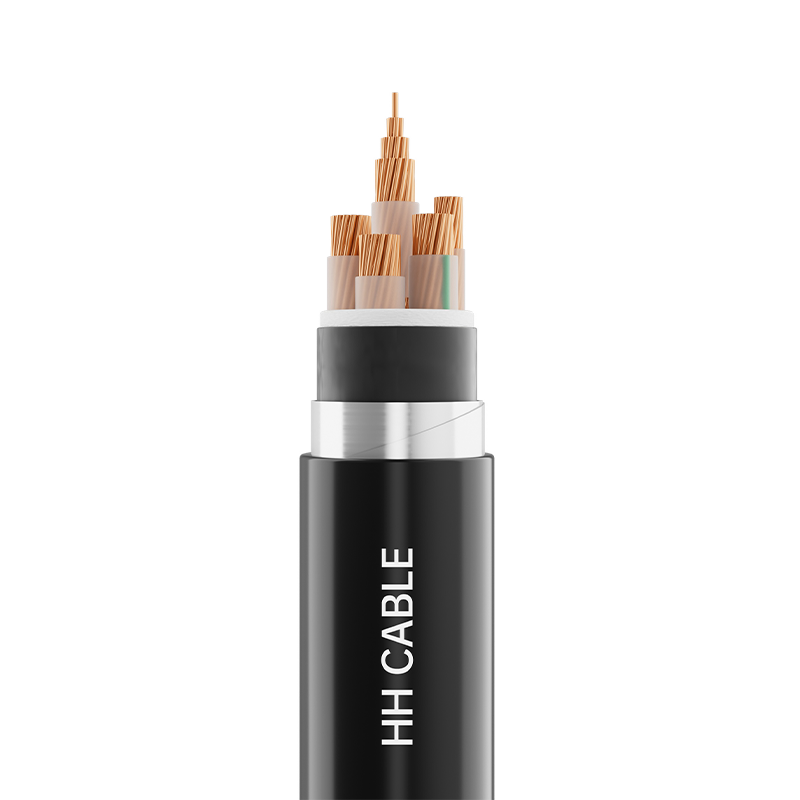

1.8-3kV及以下交联聚乙烯绝缘电力电缆

产品名称：1.8/3kV及以下交联聚乙烯绝缘电力电缆

1-执行标准

GB/T2706.1-2020

2-产品型号

YJV、YJLV、YJLHV、YJV22、YJV32、YJY23、YJV62、YJV72等

3-电压等级

1.8/3kV、0.6/1kV

 4-产品规格

芯数

规格

铜导体

铝或铝合金导体

1-5

1.5 mm2～630 mm2

1.5 mm2～630 mm2

3+1、3+2、4+1

2.5 mm2～630 mm2

6 mm2～630 mm2

5-电缆结构说明

电缆结构

材料说明

导体

圆形紧压或非紧压（铜或铝或铝合金）导体，铜导体-第1类、第2类、第5类；铝导体-第1类、第2类

耐火层（如有）

云母带

绝缘

交联聚乙烯绝缘料

填充（如有）

非吸湿性聚丙烯网状填充绳

成缆包带（如有）

无纺布或聚丙烯带

金属屏蔽（如有）

铜带绕包或铜丝疏绕

内衬层（如有）

聚丙烯轧花带或（聚氯乙烯或聚乙烯或无卤低烟阻燃）护套料

隔离套（如有）

聚氯乙烯或聚乙烯或无卤低烟阻燃护套料

铠装（如有）

不锈钢带或铝带或铝合金带或镀锌钢带或不锈钢丝或铝丝或铝合金丝或镀锌钢丝

外护套

聚氯乙烯或聚乙烯或无卤低烟阻燃护套料

6-线芯识别

6.1绝缘着色或色带识别：

1芯电缆：按绝缘自然色-本色或根据客户要求

2芯电缆：红色、蓝色；3芯电缆：黄色、绿色、红色；

4芯电缆：黄色、绿色、红色、蓝色；

5芯电缆：黄色、绿色、红色、蓝色、黄绿双色或黑色或根据客户要求；

3+1芯电缆：黄色、绿色、红色、蓝色；

3+2芯电缆：黄色、绿色、红色、蓝色、黄绿双色或黑色或根据客户要求；

4+1芯电缆：黄色、绿色、红色、蓝色、黄绿双色或黑色或根据客户要求。

注1：其中黄、绿、红色用于主线芯，蓝色用于中性线芯。

6.2多芯电缆绝缘数字识别：

2芯电缆：0,1；3芯电缆：1,2,3；4芯电缆：0,1,2,3；

4芯电缆：0,1,2,3，4；

注2：数字应为白色或根据客户要求，其中1,2,3用于主线芯，0用于中性线芯，在5芯电缆中，数字4指特定目的导体（包括接地导体）。

7-护套颜色

黑色或根据客户要求

8-特殊性能要求

阻燃A/B/C级、耐火、低烟无卤、防白蚁、防鼠、抗紫外线、耐油等

9-电缆应用特性

9.1电缆正常运行时电缆导体允许的长期最高额定温度为90℃。

9.2短路时（持续时间不超过5秒）电缆导体允许的最高温度为250℃。

9.3电缆敷设安装温度不低于0℃

9.4电缆安装最小弯曲半径

9.4.1单芯无铠装电缆：

安装时电缆最小弯曲半径：不低于电缆外径的20倍；

安装后电缆最小弯曲半径：不低于电缆外径的15倍。

9.4.2单芯有铠装电缆:

安装时电缆最小弯曲半径：不低于电缆外径的15倍；

安装后电缆最小弯曲半径：不低于电缆外径的12倍。

9.4.3多芯无铠装电缆：

安装时电缆最小弯曲半径：不低于电缆外径的15倍；

安装后电缆最小弯曲半径：不低于电缆外径的12倍。

9.4.4多芯有铠装电缆：

安装时电缆最小弯曲半径：不低于电缆外径的12倍；

安装后电缆最小弯曲半径：不低于电缆外径的10倍。

9.5电缆广泛应用于0.6/1kV和1.8/3kV配电系统。电缆适用于固定安装在室外和室内，直接掩埋，管道，电缆桥架，导管和电缆沟等。金属带铠装电缆能承受机械外力作用，但不能承受大的拉力；金属丝铠装电缆能承受机械外力和相当的拉力；非铠装电缆不能承受拉力和压力。
