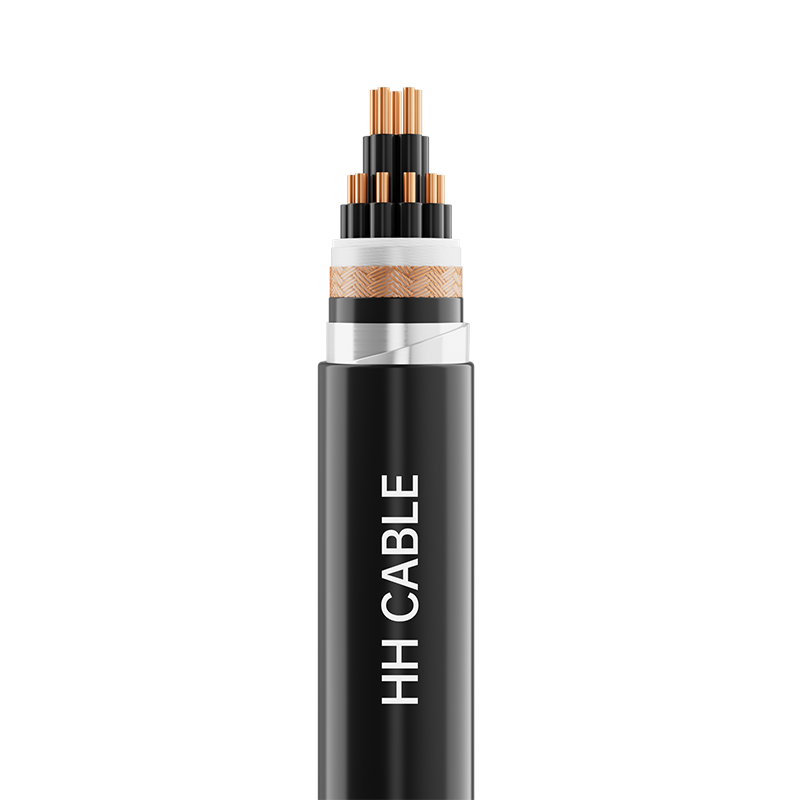

450-750V交联聚乙烯绝缘控制电缆

产品名称：450/750V交联聚乙烯绝缘控制电缆

1-执行标准

GB/T9330-2020

2-产品型号

KYJV、KYJVP、KYJVP2、KYJVP3、KYJVP4、KYJV22、KYJV32、KYJVP2-22、KYJVR等

3-电压等级

450/750V

 4-产品规格

型号a

导体标称截面 mm2

0.5

0.75

1.0

1.5

2.5

4

6

10

芯数

KYJV、KYJVP等系列

—

2～61

2～19

2～10

KYJVP2、KYJVP3、 KYJVP4等系列

—

4～61

4～19

4～10

KYJV22、KYJVP2-22、KYJYP2-23等系列

—

7～61

4～61

4～19

4～10

KYJV32、KYJY33等系列

—

19～61

7～61

4～19

4～10

KYJVR、KYJYR等系列

2～61

—

—

—

KYJVRP、KYJYRP等系列

2～61

2～48

—

—

—

注：1、a阻燃电缆、无卤低烟阻燃电缆、耐火电缆及其组合型电缆的规格范围同上述对应型号的规格范围。

2、推荐的芯数系列为：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52和61芯。

5-电缆结构说明

电缆结构

材料说明

导体

第1类实心铜导体或第2类圆形绞合铜导体或第5类软铜导体

耐火层(如有)

云母带

绝缘

交联聚乙烯绝缘料

填充

非吸湿性聚丙烯网状填充绳

成缆包带

无纺布或聚酯带

金属屏蔽

铜丝编织或（铜带或铜塑带或铝塑带）绕包

内衬层（如有）

聚丙烯轧花带或（聚氯乙烯或聚乙烯或无卤低烟阻燃）护套料

隔离套（如有）

聚氯乙烯或聚乙烯或无卤低烟阻燃护套料

铠装（如有）

镀锌钢带或镀锌钢丝

外护套

聚氯乙烯或聚乙烯或无卤低烟阻燃护套料

6-线芯识别

6.1绝缘着色识别：

6.1.1绝缘线芯应采用着色绝缘识别时，除绿/黄组合色外，每一根绝缘线芯只能用一种颜色。

6.1.2任何多芯电缆的绝缘线芯颜色均不能使用不是组合色用的绿色和黄色。

6.1.2绿/黄色绝缘线芯，其中一种颜色应至少覆盖绝缘线芯表面的30%，且不大于70%，另一种颜色则应覆改其余部分，并始终一致。

6.1.4五芯及以下电缆绝缘着色优先选用的色谱如下：

2芯：无优先选用色谱；3芯：绿/黄色、蓝色、棕色或蓝色、黑色、棕色；

4芯：绿/黄色、蓝色、黑色、棕色或蓝色、黑色、棕色、灰色或橙色；

5芯：绿/黄色、蓝色、黑色、棕色、灰色或橙色，或蓝色、黑色、棕色、灰色、橙色或其他不同颜色。

6.1.5 当对色谱有特殊要求时可根据客户要求供需双方协商确定。

6.2绝缘数字识别：

6.2.1七芯及芯以上电缆采用数字识别，绝缘应为同一种颜色并按数字由内层到外层以1号绝缘线芯开始按自然顺序排列（推荐黑色绝缘印白色字码），但绿/黄色绝缘线芯（若有）除外。

6.2.2当标志由单个数字组成时，应在数字的下面加横线。当标志由两个数字组成时，应上下排列，并在后面数字的下面加横线。相邻两组数字标志的间隔di不应大于50mm。数字识别标志的排列方式见下图：

7-护套颜色

黑色或根据客户要求

8-特殊性能要求

阻燃A/B/C级、低烟无卤、防白蚁、防鼠、抗紫外线、耐低温、耐矿物油等

9-电缆应用特性

9.1电缆正常运行时电缆导体允许的长期最高额定温度：90℃。

9.2短路时（持续时间不超过5秒）电缆导体允许的最高温度： 250℃。

9.3电缆敷设安装温度不低于0℃

9.4电缆安装最小弯曲半径：

9.4.1软结构电缆：

弯曲半径不低于电缆外径的6倍。

9.4.2无铠装电缆：

弯曲半径不低于电缆外径的8倍。

9.4.3铠装和金属屏蔽电缆:

弯曲半径不低于电缆外径的12倍。

9.5该电缆广泛应用于额定电压450/750V及以下的控制、信号传输、监测和保护电路系统中，确保电气系统安全、稳定、高效地运行，其可固定安装在及室内、室外、直接掩埋、电缆管和电缆沟等场所使用。
