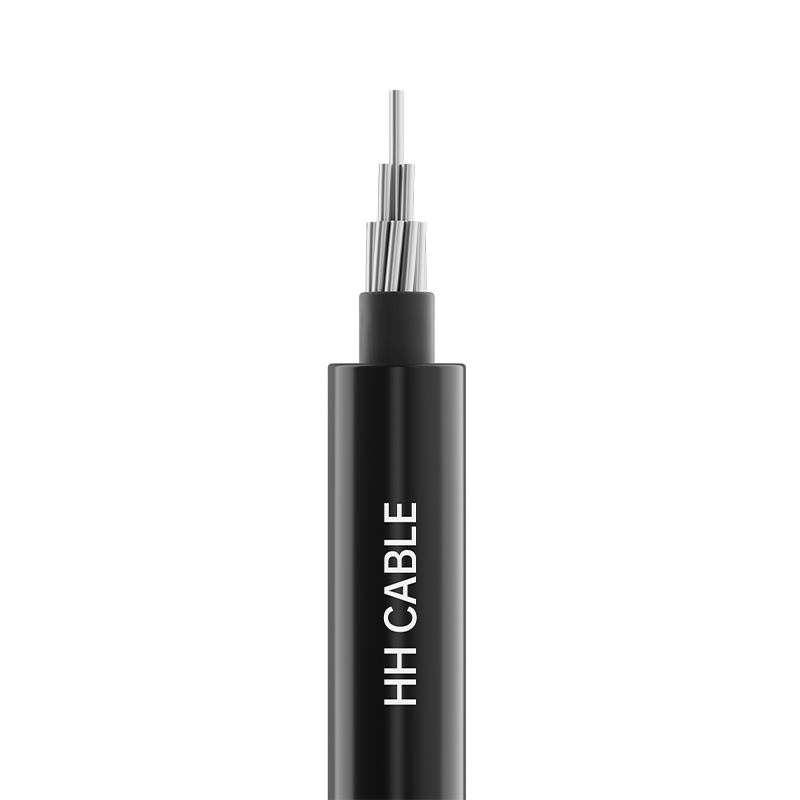

10kV架空绝缘电缆

产品名称：10kV架空绝缘电缆

1-执行标准

GB/T14049-2008

2-产品型号

JKLY、JKLYJ、JKLYJ/Q、JKLYJ/B、JKLHY、JKLHYJ、JKYJ、JKTRYJ等

3-电压等级

10kV

 4-产品规格

芯数

规格

铜导体

铝或铝合金导体

1

10 mm2～400 mm2

10 mm2～400 mm2

3

25 mm2～400 mm2

25 mm2～400 mm2

3+K（A）或3+K（B）

25 mm2～400 mm2

其中K 25mm2～120 mm2

25 mm2～400 mm2

其中K 25mm2～120 mm2

注1：其中K为承载绞线，按工程技术要求，可任选表中规定截面与相应导体截面相匹配，如杆塔跨距更大采用外加承载索时，该承载索不包括在电缆结构内。

注2：(A)表示钢承载绞线，(B)表示铝合金承载绞线。

5-电缆结构说明

电缆结构

材料说明

导体

圆形紧压（铜或铝或铝合金）导体

导体屏蔽（如有）

交联型或非交联型半导电料

绝缘

高密度聚乙烯或交联聚乙烯耐候型绝缘料

绝缘屏蔽（如有）

交联型可剥离半导电料

6-绝缘识别

绝缘着色识别：

绝缘颜色为黑色或本色，三芯电缆绝缘相序采用凸脊识别即：A相为一根凸脊，B相为两根凸脊，C相为三根凸脊等或根据客户要求。中性线芯采用区别于上述标志方法的其他标志。

7-特殊性能要求

耐候、抗紫外线等

8-电缆应用特性

8.1电缆正常运行时电缆导体允许的长期最高额定温度：

高密度聚乙烯：75℃；交联聚乙烯：90℃。

8.2短路时（持续时间不超过5秒）电缆导体允许的最高温度：高密度聚乙烯绝缘：150℃；交联聚乙烯绝缘：250℃。

8.3电缆敷设安装温度不低于-20℃

8.4电缆安装最小弯曲半径：

单芯电缆：不低于电缆外径的20倍；

多芯电缆：不低于电缆外径的15倍。

8.510kV架空绝缘电缆广泛应用于城市和农村的电网建设与升级中替代传统裸导线，减少触电风险，提升安全性，配合城市美化需求，避免裸导线对景观的影响，实现“隐形电网”效果。

8.5.1轻型薄绝缘电缆架空固定敷设，架设时应考虑和树木保持一定的距离，电缆运行时，只允许电缆和树木作短时接触。

8.5.2本色绝缘电缆架空固定敷设，架设时应考虑和树木保持一定的距离，电缆运行时，允许电缆和树木作频繁接触。

8.5.3其余10kV架空绝缘电缆架空固定敷设，架设时应考虑和树木保持一定的距离，电缆运行时，允许电缆和树木作频繁接触。另外，软铜芯架空绝缘电缆用作变压器引下线。
