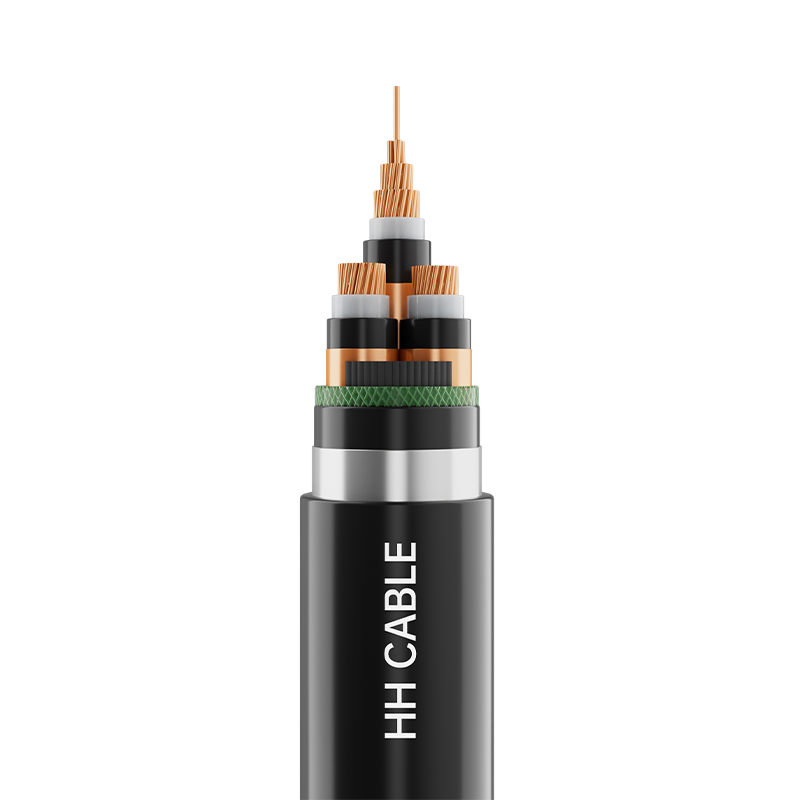

6-35kV交联聚乙烯绝缘电力电缆

产品名称：6-35kV交联聚乙烯绝缘电力电缆

1-执行标准

GB/T2706.2～3-2020

2-产品型号

YJV、YJY、YJV22、YJV32、YJY23、YJY33、YJV62、YJV72等

3-电压规格

电压等级

芯数

规格

铜导体

铝或铝合金导体

3.6/6kV

6/6 （10）kV

8.7/10(15) kV

12/20kV

3

25 mm2～630 mm2

25 mm2～630 mm2

1

25 mm2～800 mm2

25 mm2～800 mm2

18/20（30）kV

3

35 mm2～630 mm2

35 mm2～630 mm2

1

35 mm2～800 mm2

35 mm2～800 mm2

21/35kV

26/35kV

3

50 mm2～630 mm2

50 mm2～630 mm2

1

50 mm2～800 mm2

50 mm2～800 mm2

4-电缆结构说明

电缆结构

材料说明

导体

圆形紧压（铜或铝或铝合金）导体

导体屏蔽

交联型半导电料

绝缘

交联聚乙烯绝缘料

绝缘屏蔽

交联型半导电料

金属屏蔽

铜带绕包或铜丝疏绕；另，可依据需求增设温度监测光纤

填充（如有）

非吸湿性聚丙烯扇形填充条或非吸湿性聚丙烯网状填充绳

成缆包带（如有）

无纺布或聚丙烯带

隔离套（如有）

聚氯乙烯或聚乙烯或无卤低烟阻燃护套料

铠装（如有）

不锈钢带或铝带或铝合金带或镀锌钢带或不锈钢丝或铝丝或铝合金丝或镀锌钢丝

外护套

聚氯乙烯或聚乙烯或无卤低烟阻燃护套料

5-线芯识别

单芯电缆：按绝缘自然色-本色

三芯电缆：黄色、绿色、红色色带识别或打印1、2、3白色数字识别或根据客户要求

6-护套颜色

黑色或根据客户要求

7-特殊性能要求

阻燃A/B/C级、低烟无卤、防白蚁、防鼠、抗紫外线、阻水等

8-电缆应用特性

8.1电缆正常运行时电缆导体允许的长期最高额定温度为90℃。

8.2短路时（持续时间不超过5秒）电缆导体允许的最高温度为250℃。

8.3电缆敷设安装温度不低于0℃

8.4电缆安装最小弯曲半径

8.4.1单芯无铠装电缆：

安装时电缆最小弯曲半径：不低于电缆外径的20倍；

安装后电缆最小弯曲半径：不低于电缆外径的15倍。

8.4.2单芯有铠装电缆：

安装时电缆最小弯曲半径：不低于电缆外径的15倍；

安装后电缆最小弯曲半径：不低于电缆外径的12倍。

8.4.3三芯无铠装电缆：

安装时电缆最小弯曲半径：不低于电缆外径的15倍；

安装后电缆最小弯曲半径：不低于电缆外径的12倍。

8.4.3三芯有铠装电缆：

安装时电缆最小弯曲半径：不低于电缆外径的12倍；

安装后电缆最小弯曲半径：不低于电缆外径的10倍。

8.5电缆广泛应用于城市配电网、工业供电等电力传输和分配系统。电缆适用于固定安装在室外和室内，直接掩埋，管道，电缆桥架，导管和电缆沟等。金属带铠装电缆能承受机械外力作用，但不能承受大的拉力；金属丝铠装电缆能承受机械外力和相当的拉力；非铠装电缆不能承受拉力和压力。
