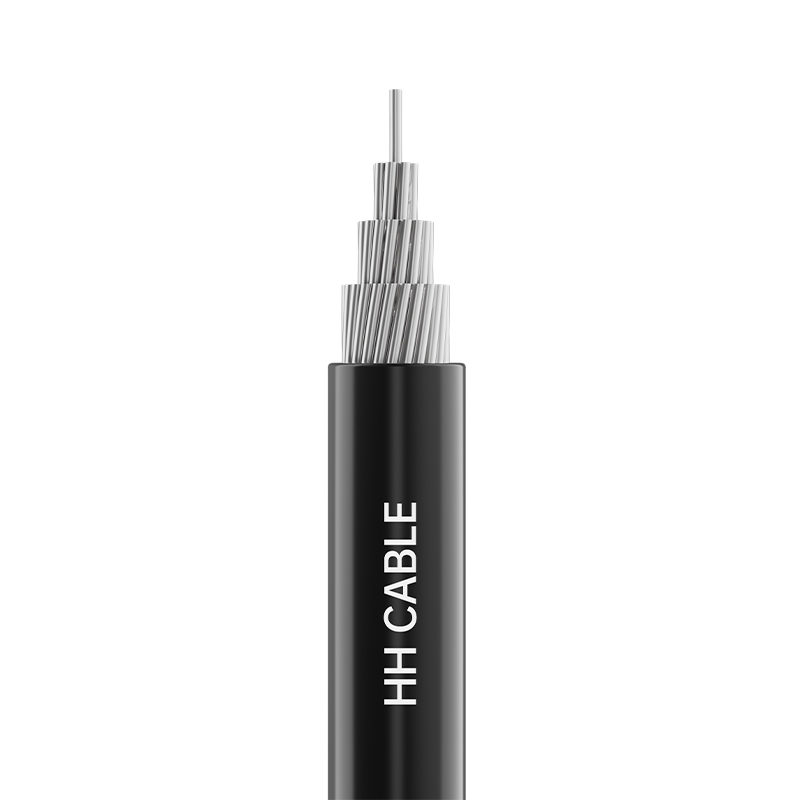

1kV架空绝缘电缆

产品名称：1kV架空绝缘电缆

1-执行标准

GB/T12527-2008

2-产品型号

JKLV、JKLY、JKLYJ、JKLHY 、JKLHYJ、JKYJ、JKTRYJ等

3-电压等级

1kV

 4-产品规格

芯数

规格

铜导体

铝或铝合金导体

1

10 mm2～240 mm2

10 mm2～400 mm2

2、4

10 mm2～120 mm2

10 mm2～120 mm2

3+Ka

——

10 mm2～120 mm2

注：a辅助线芯k为带承载的中性线芯。根据工程需求，任选其中截面与主线芯搭配。(A)表示钢承载绞线，(B)表示铝合金承载绞线。

5-电缆结构说明

电缆结构

材料说明

导体

圆形紧压（铜或铝或铝合金）导体

绝缘

聚氯乙烯或聚乙烯或交联聚乙烯耐候型绝缘料

6-绝缘识别

绝缘着色识别：

绝缘颜色黑色，两芯及以上电缆绝缘相序采用凸脊识别即：A相为一根凸脊，B相为两根凸脊，C相为三根凸脊等或根据客户要求。

7-特殊性能要求

耐候、抗紫外线等

8-电缆应用特性

9.1电缆正常运行时电缆导体允许的长期最高额定温度：

聚氯乙烯、聚乙烯：70℃；交联聚乙烯：90℃。

9.3电缆敷设安装温度不低于-20℃

9.4电缆安装最小弯曲半径：

外径小于20mm的电缆最小弯曲半径：不低于电缆外径的4倍；

外径大于等于20mm的电缆最小弯曲半径：不低于电缆外径的6倍。

9.5 1kV架空绝缘电缆广泛应用于城市和农村的电网建设固定敷设用作引户线将电能从发电厂输送到各个用电单位或将电能从变电站输送到不同的配电箱或用户终端。由于其输电损耗较小，能够有效地减少能源浪费通常被用于远距离输电。
