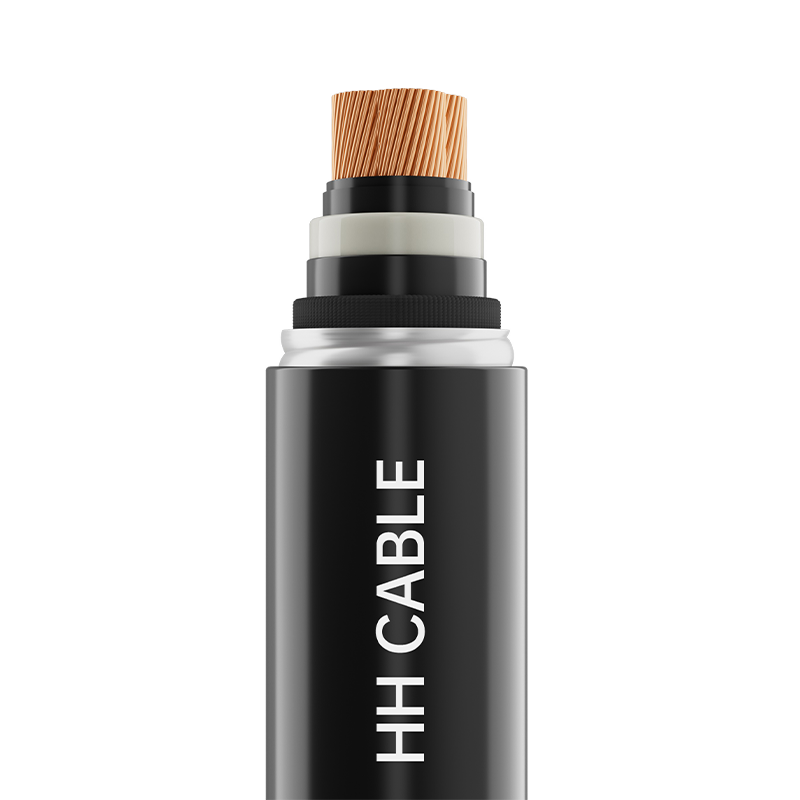

66-110kV交联聚乙烯绝缘电力电缆

产品名称：66-110kV交联聚乙烯绝缘电力电缆

1-执行标准

GB/T11017.2-2024

2-产品型号

YJLW02、YJLW03、YJLW02-Z、YJLW03-Z等

3-电压等级

38/66kV、50/66kV、64/110kV

4-产品规格

240 mm2～2000 mm2

5-电缆结构说明

电缆结构

材料说明

导体

圆形紧压或分割（铜或铝）导体

导体屏蔽

半导电特多龙绕包带+超光滑交联型半导电料

绝缘

超洁净交联聚乙烯绝缘料

绝缘屏蔽

超光滑交联型半导电料

缓冲层

半导电缓冲带或半导电缓冲阻水带

金属套或金属屏蔽

皱纹铝套或平滑铝套或铜丝疏绕；另，可依据需求增设温度监测光纤

防腐层

沥青或热熔胶或沥青漆

非金属外护套

绝缘级（聚氯乙烯或聚乙烯或无卤低烟阻燃）护套料

外护套导电层

石墨涂层或挤包半导电料

6-护套颜色

黑色或红色或根据客户要求

7-特殊性能要求

阻燃A/B/C级、低烟无卤、防白蚁、防鼠、抗紫外线等

8-电缆应用特性

8.1电缆正常运行时电缆导体允许的长期最高额定温度为90℃。

8.2短路时（持续时间不超过5秒）电缆导体允许的最高温度为250℃。

8.3电缆敷设安装温度不低于0℃

8.4电缆安装最小弯曲半径：

安装时电缆最小弯曲半径：不低于电缆外径的20倍；

安装后电缆最小弯曲半径：不低于电缆外径的15倍。

8.5电缆广泛应用于城市配电网、工业供电等电力传输和分配系统。适用于固定安装，室外，室内，直接掩埋，电缆管道，电缆沟，隧道等并能承受一定的压力。根据产品型号不同电缆具有良好的径向防水或径向及纵向防水性能。
