10kV交联聚乙烯绝缘有轨电车供电系统工程电力电缆

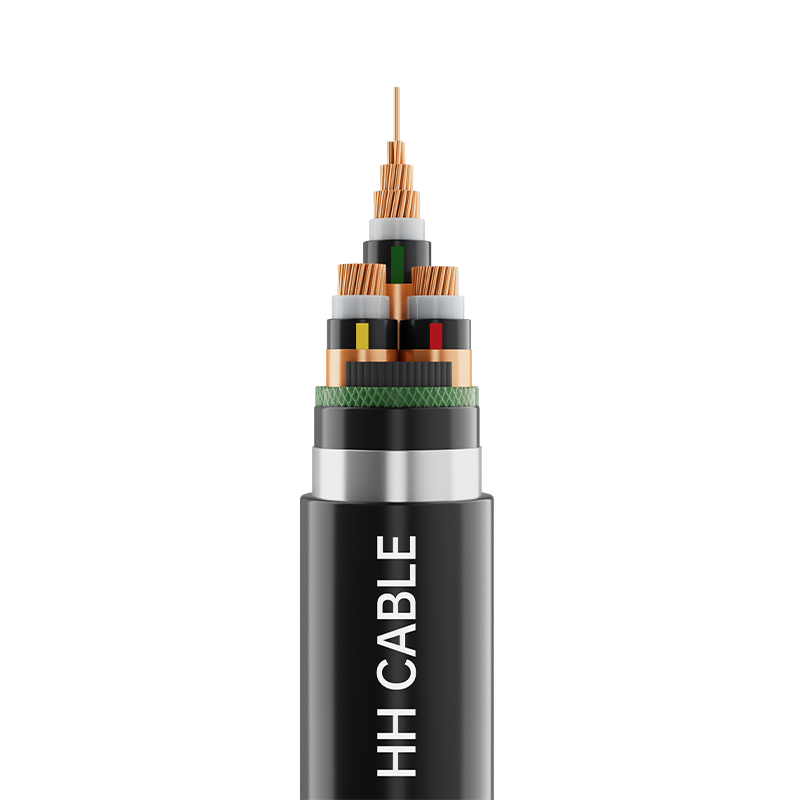

产品名称： 10kV交联聚乙烯绝缘有轨电车供电系统工程电力电缆

1-执行标准

Q/320282DJD003-2021

2-产品型号

YG-WDZ-YJE23

3-电压等级

8.7/10

4-产品规格

芯数

规格

3

50 mm2～400 mm2

5-电缆结构说明

电缆结构

材料说明

导体

圆形紧压铜导体

导体屏蔽

交联型半导电料

绝缘

交联聚乙烯绝缘料

绝缘屏蔽

交联型半导电料

金属屏蔽

铜带绕包，另可依据需求增设温度监测光纤

填充

非吸湿性聚丙烯扇形填充条或非吸湿性聚丙烯网状填充绳

成缆包带

低烟无卤带

隔离套

无卤低烟聚烯烃护套料

铠装

镀锌钢带

外护套

125℃无卤低烟阻燃交联聚烯烃护套料

6-线芯识别

黄色、绿色、红色色带识别或打印1、2、3白色数字识别或根据客户要求

7-护套颜色

黑色或根据客户要求

8-特殊性能要求

阻燃A/B级、低烟无卤、防白蚁、防鼠、抗紫外线等

9-电缆应用特性

9.1电缆正常运行时电缆导体允许的长期最高额定温度为90℃。

9.2短路时（持续时间不超过5秒）电缆导体允许的最高温度为250℃。

9.3电缆敷设安装温度不低于0℃

9.4电缆安装最小弯曲半径：

不低于电缆外径的20倍。

9.5该电缆广泛应用于轨电车供电系统工程中，作为连接供电系统与电车运行的核心组件，其用途贯穿电能传输、信号控制、安全保障及系统稳定运行的全过程。并且兼顾了高导电性、耐热性、抗干扰能力及环境适应性，以确保电车高效、安全运行，为城市轨道交通提供更可靠的“血管”支持。
