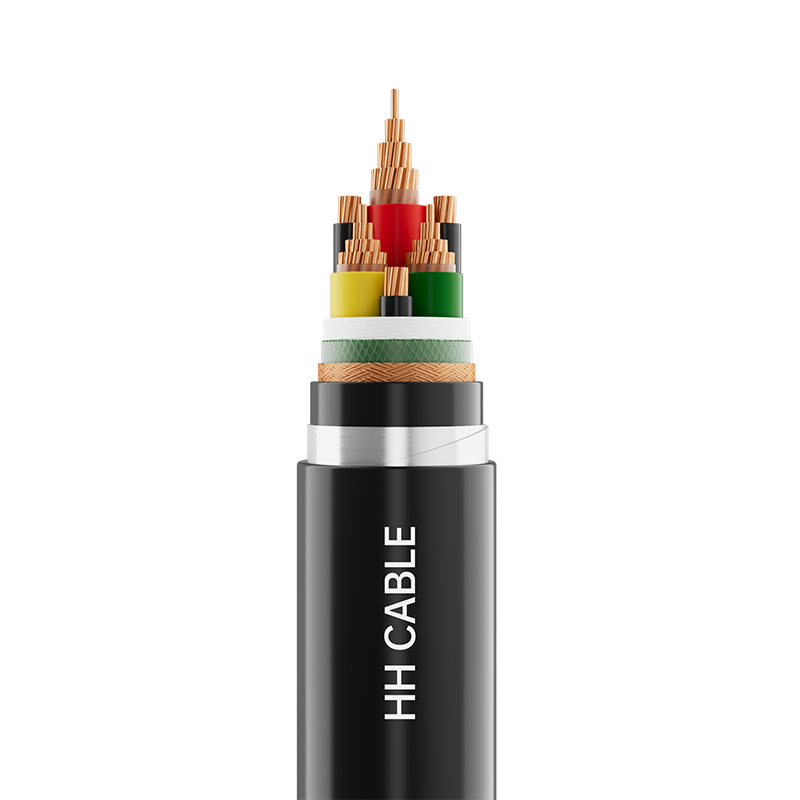

额定电压1kV变频电力电缆

产品名称：额定电压1kV变频电力电缆

1-执行标准

Q/320282DJD009-2025

2-产品型号

BPYJVP、BPVVP、BPYJVP2、BPYJVP2-22、BPGGP、BPYJVSP等

3-电压等级

0.6/1kV

 4-产品规格

芯数

规格

芯数

规格

主线芯

中性线芯

主线芯

中性线芯

3+3

4 mm2

1(0.75) mm2

3+3

70 mm2

10 mm2

6 mm2

1.5(1) mm2

95 mm2

16 mm2

10 mm2

2.5(1.5) mm2

120 mm2

25 mm2

16 mm2

4(2.5) mm2

150 mm2

35（25）mm2

25 mm2

6（4）mm2

185 mm2

35 mm2

35 mm2

6 mm2

240 mm2

50(35) mm2

50 mm2

10 mm2

300 mm2

50 mm2

芯数

规格

3

1.5 mm2～300 mm2

5-电缆结构说明

电缆结构

材料说明

导体

圆形紧压或非紧压铜导体，铜导体-第1类、第2类、第5类；

耐火层(如有)

云母带

绝缘

聚氯乙烯绝缘料、交联聚乙烯绝缘料或硅橡胶

填充

非吸湿性聚丙烯网状填充绳

成缆包带

无纺布或聚丙烯带

金属屏蔽

铜丝编织或疏绕铜丝或（铜带或铜塑带或铝塑带）绕包

内衬层（如有）

聚丙烯轧花带或（硅橡胶或聚氯乙烯或聚乙烯或无卤低烟阻燃）护套料

隔离套（如有）

聚氯乙烯或聚乙烯或无卤低烟阻燃护套料或硅橡胶

铠装（如有）

镀锌钢带或镀锌钢丝或编织镀锌钢丝

外护套

聚氯乙烯或聚乙烯或无卤低烟阻燃护套料或硅橡胶

6-线芯识别

6.1绝缘着色或色带识别：

3芯电缆：黄色、绿色、红色或根据客户要求；

3+3芯电缆：3根主线芯：黄色、绿色、红色或根据客户要求，3根中性线芯：黄绿双色或黑色或根据客户要求。

注：其中交联聚乙烯绝缘可以用色带或绝缘着色区分。

6.2多芯电缆绝缘数字识别：

3芯电缆：1,2,3或根据客户要求；

3+3芯电缆：3根主线芯：1,2,3或根据客户要求，3根中性线芯：0或根据客户要求。

7-护套颜色

黑色或根据客户要求

8-特殊性能要求

阻燃A/B/C级、耐火、防白蚁、防鼠、抗紫外线、耐油、耐磨、耐高温等

9-电缆应用特性

9.1电缆正常运行时电缆导体允许的长期最高额定温度：

聚氯乙烯绝缘： 70℃；交联聚乙烯绝缘：90℃；硅橡胶绝缘：180℃。

9.2短路时（持续时间不超过5秒）电缆导体允许的最高温度：聚氯乙烯绝缘： 160℃；交联聚乙烯绝缘：250℃；硅橡胶绝缘：350℃。

9.3电缆敷设安装温度不低于0℃

9.4电缆安装最小弯曲半径：

9.4.1单芯无铠装电缆：

安装时电缆最小弯曲半径：不低于电缆外径的20倍；

安装后电缆最小弯曲半径：不低于电缆外径的15倍。

9.4.2单芯有铠装电缆:

安装时电缆最小弯曲半径：不低于电缆外径的15倍；

安装后电缆最小弯曲半径：不低于电缆外径的12倍。

9.4.3多芯无铠装电缆：

安装时电缆最小弯曲半径：不低于电缆外径的15倍；

安装后电缆最小弯曲半径：不低于电缆外径的12倍。

9.4.4多芯有铠装电缆：

安装时电缆最小弯曲半径：不低于电缆外径的12倍；

安装后电缆最小弯曲半径：不低于电缆外径的10倍。

9.5电缆广泛应用于0.6/1kV及以下变频电机相匹配的动力系统实现高效、稳定的电能传输与控制。其具有良好的屏蔽抗干扰和适应高频率性能。确保了变频电机在复杂电磁环境下的安全稳定运行。
